Станок ленточнопильный Stalex BS-315GH
- Мощность 1,1 кВт
- Регулировка резки под углом, тип – Тисками
- Резка под углом, º – +45º ;90º; 60º; -45º
- MAX. Ø резки под 90º – 250 мм
- Скорость резания 40-80 (50 Гц); 48-96 (60 Гц) м/мин
- MAX. разм. резки □ под 90º – 315х230 мм
628 900 р.
Модель Stalex BS-315GH является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Гидравлические тиски раздвигаются на 330 мм., что позволяет пилить прямоугольною заготовку с размерами превышающими рабочий просвет подъема пильной рамы.
На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х2825 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Для длинномерных деталей и заготовок поставляются приёмные и подающие рольганги. Ширина роликов 400 мм, грузоподъёмность 180 кг/м: М280 обычного исполнения, MS280 подающие с передвижными тисками для пакета заготовок, MO280 приёмные с передвижным упором и мерной линейкой. Для тяжёлых заготовок К400 – ширина 400 мм и грузоподъёмность 750 кг/м. На рольганги К400 в ряде случаев целесообразно устанавливать вертикальные боковые ролики KV400.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Особенности:
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°;
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически ;
- Термозащита электродвигателя;
- Система смазки и охлаждения полотна ;
- Тиски гидравлические с возможностью быстрого зажима заготовок;
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;
- Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками;

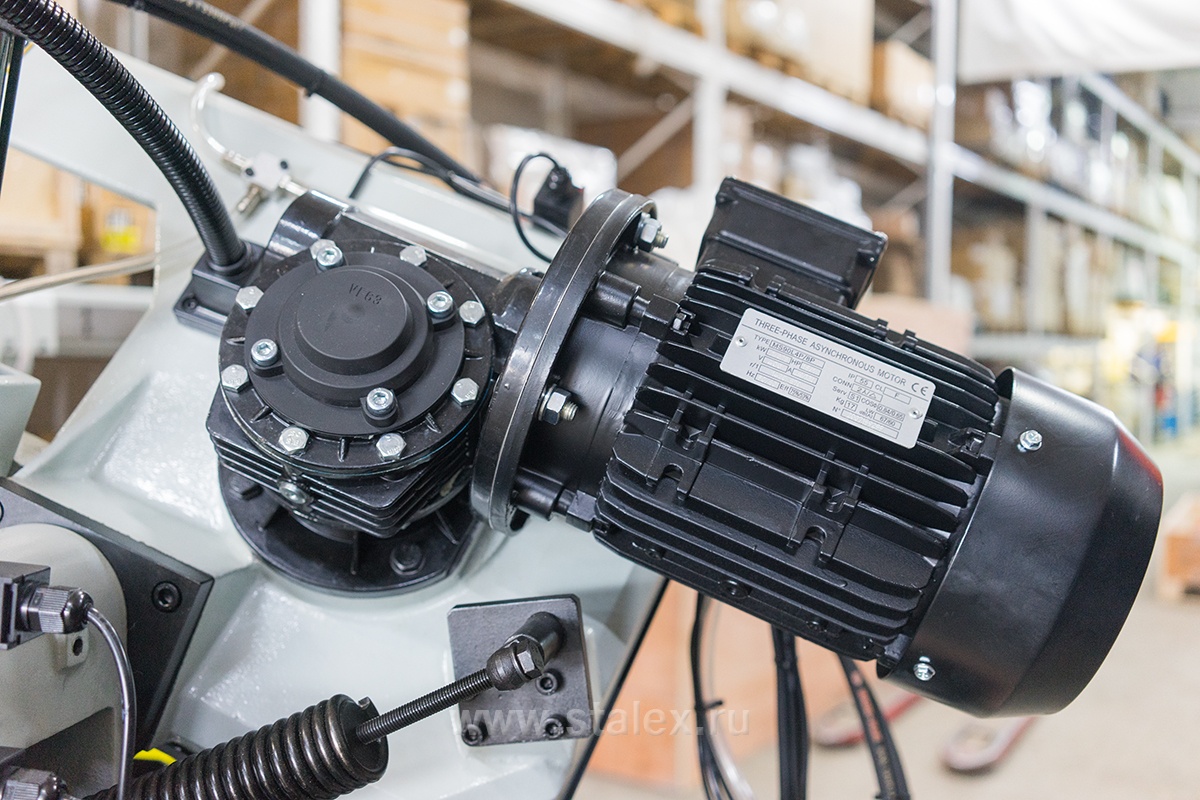

- Станок имеет червячную передачу редуктора;
- Упор для ограничения длины отрезаемой заготовки до 600мм;

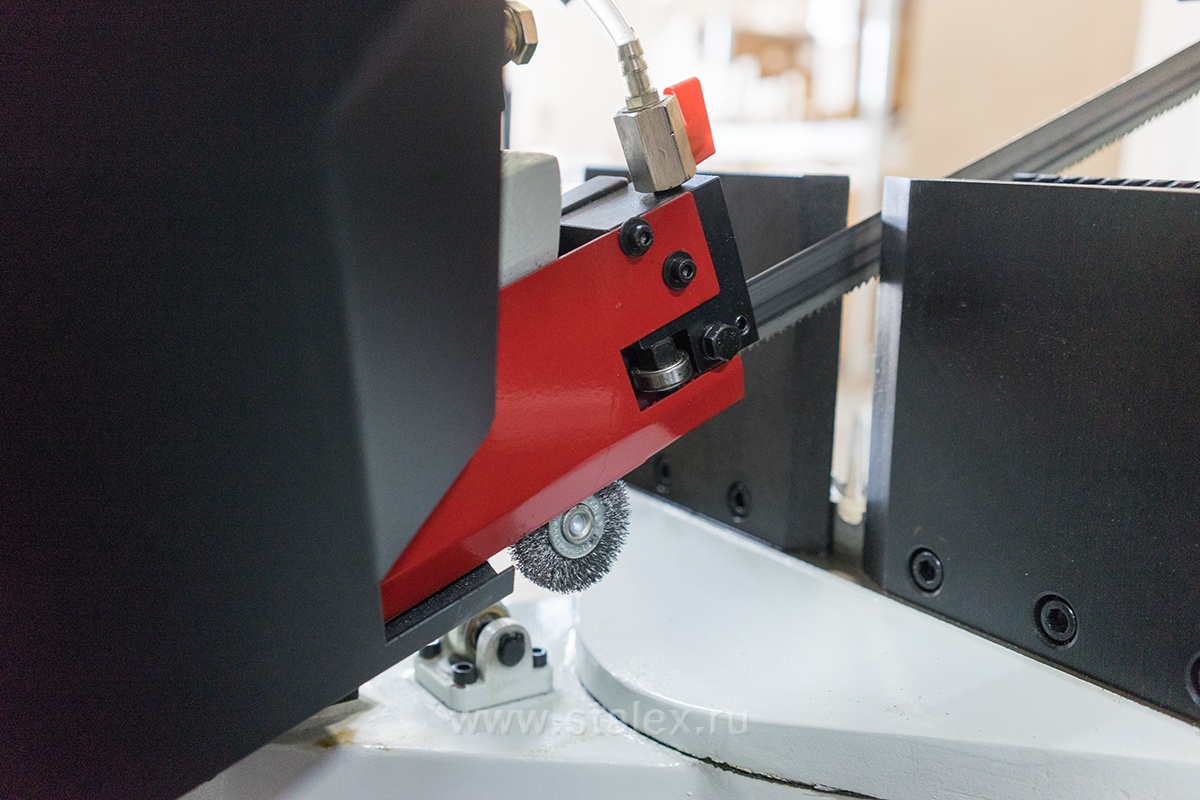

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна.

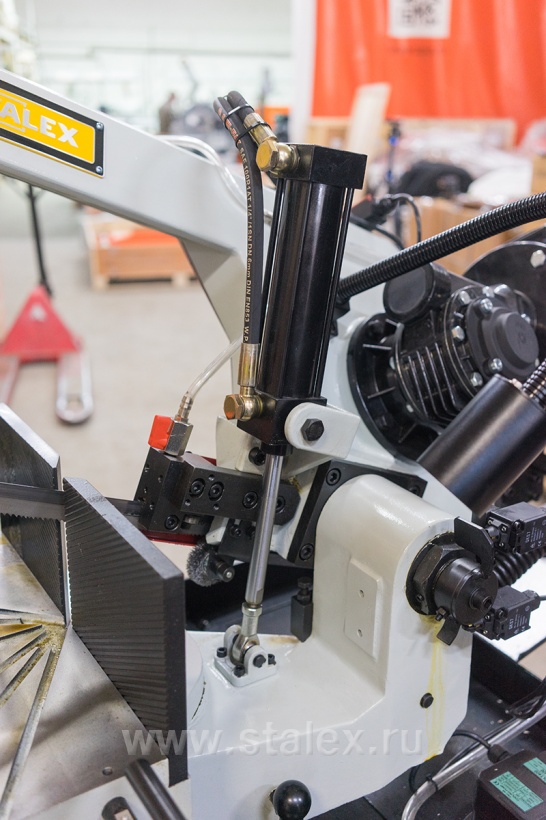

Гидравлическая система для автоматического подъема и опускания рамы пилы | |

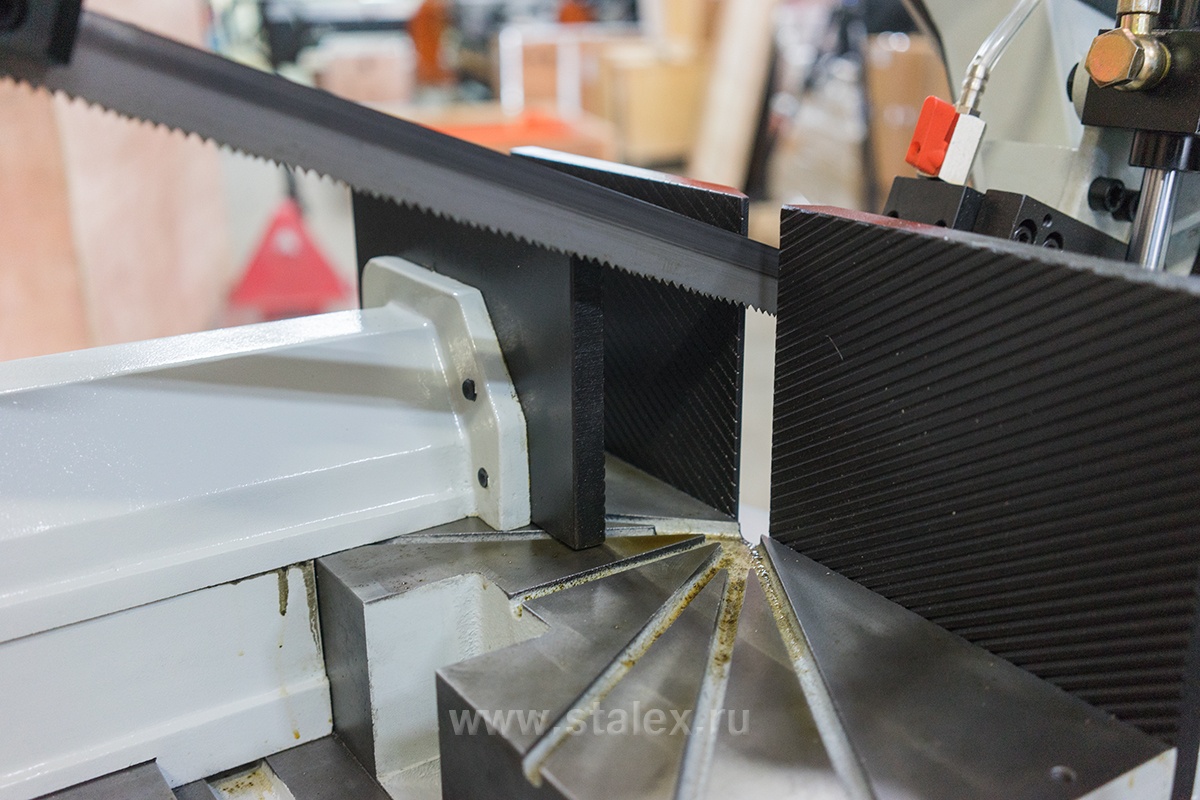

Тиски гидравлические с возможностью быстрого зажима заготовок | |

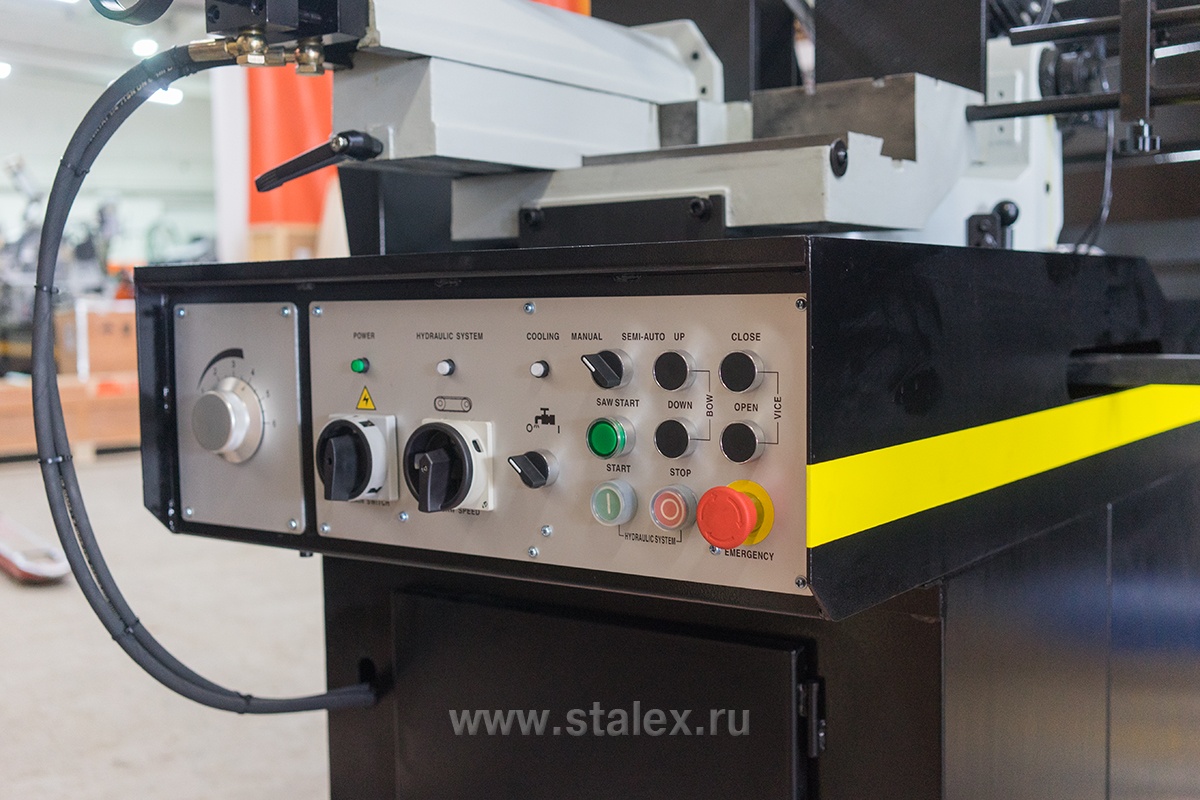

Удобная и интуитивно понятная панель управления |
-45° | 90° | +45° | +60° | |
Максимальное сечение круглого профиля | 210 мм | 250 мм | 210 мм | 130 мм |
Максимальное сечение квадратного профиля | 210х170 мм | 315х230 мм | 210х170 мм | 130х130 мм |
Мощность двигателя | 0,75/1,1 кВт (3-х фазный) | |||
Скорость резания | 40,80 м/мин (50 Гц); 48, 96 м/мин (60 Гц) | |||
Размер полотна | 27х0,9х2825 мм | |||
Привод | Зубчатый | |||
Габариты упаковки | 1630х900х1550 мм - пила; 720х560х600 мм - стойка | |||
Масса нетто/брутто | 380/420 кг |
Вес | 420 kg |
---|---|
Бренд | |
Мощность, кВт | 1.1 |
Регулировка резки под углом, тип | Тисками |
Резка под углом, º | -45º, +45º, 60º, 90º |
MAX. Ø резки под 90º, мм | 250 |
Скорость резания, м/мин | 40-80, 48-96 |
Max. разм. резки □ под 90º, мм | 315х230 |
