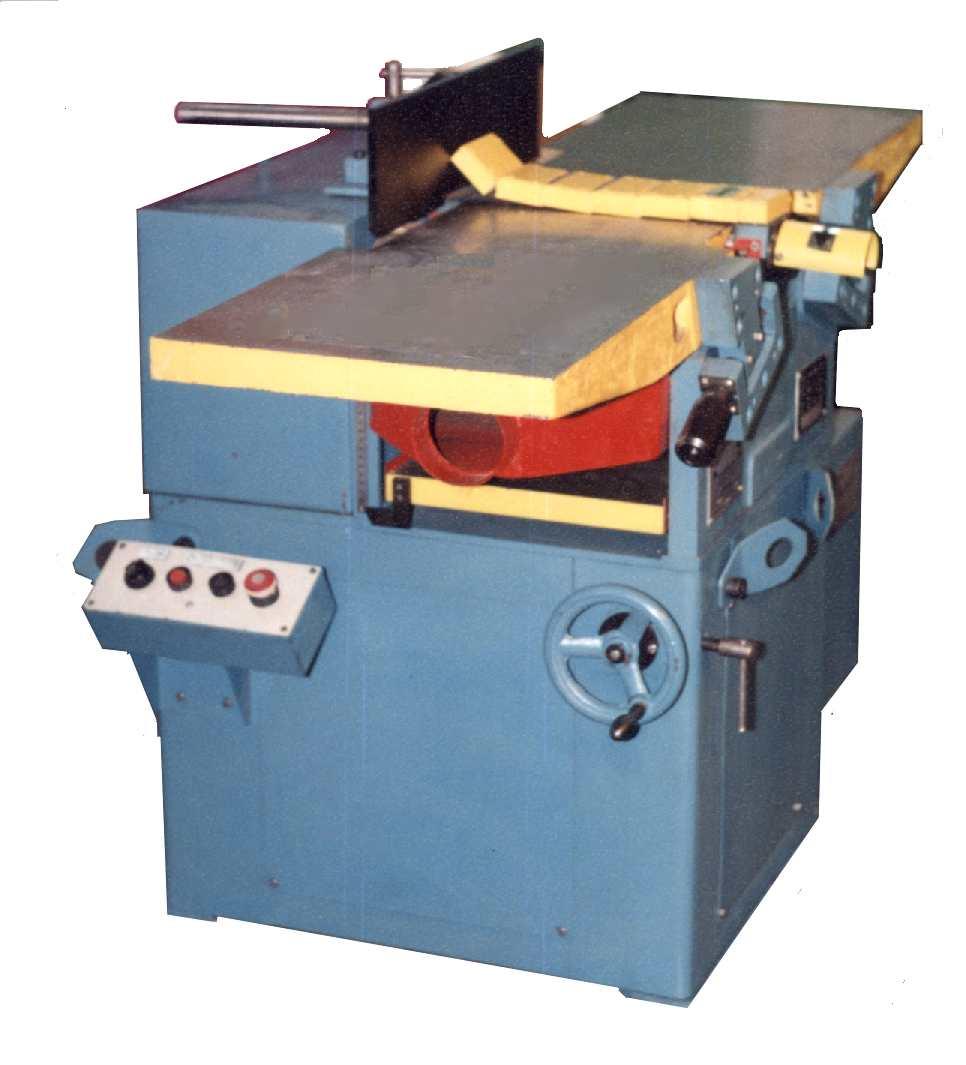

Фуговально-рейсмусовый станок Д300ФР

Фуговально-рейсмусовый станок Д300ФР предназначен для одностороннего плоскостного строгания в размер по толщине с предварительной обработкой базовой плоскости. Станина станка – сварная, коробчатой конструкции, внутри которой установлен электродвигатель. Фуговальные и рейсмусовые столы станка – чугунные.

Подача заготовки при фуговании – ручная; при рейсмусовании – автоматическая при помощи двух приводных подающего рифлёного и приёмного гладкого валов. Привод валов – за счёт отбора мощности от ножевого вала. Регулировка толщины снимаемого слоя при фуговании осуществляется перемещением переднего стола по направляющей за счёт ходового винта с последующей фиксацией. На столе также установлена направляющая линейка для строгания кромки под углом от 90^о до 45^о.

Регулировка размера при рейсмусовании осуществляется за счет подъёма-опускания рейсмусового стола при помощи маховика и червячной передачи с последующей фиксацией. При рейсмусовании фуговальные столы откидываются.
Для отвода стружки станки комплектуется кожухом с выводом под рукав диаметром 90 мм.
