Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460×250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Основные элементы:
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 500 мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850 мм.
- Система смазки и охлаждения полотна
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
Характеристки |
Значение |
||
Модель |
Stalex BS-460GBA |
||
Артикул |
388127А |
||
Мощность двигателя |
1,5/2,2 кВт (3-х фазный) термозащита перегрузки двигателя |
||
Вращение пилы |
От 0 до +60 градусов |
||
Привод |
зубчатый (червячная передача) |
||
Скорость резания |
15-90 м/мин |
||
Рабочая зона |
+90° |
+45° |
+60° |
330 |
305 |
205 |
|
460х250 |
305х250 |
205х250 |
|
Угол разворота рамы |
|
||
Габариты ленты |
27х0,9х3960 мм |
||
Скорость подачи заготовки |
0-50 мм/c |
||
Макс. единичный ход подающих гидравлических тисков |
500 мм |
||
Точность подачи заготовки |
0.1/100 мм |
||
Точность реза по длине отрезаемой заготовки |
заявленная погрешность ±0,2 мм. на длину 1000 мм |
||
Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
||
Рабочая высота стола |
850 мм |
||
Объём гидравлического бака |
32 л |
||
Объём бака СОЖ |
18 л |
||
Система смазки и охлаждения полотна |
+ |
||
Индикатор натяжения полотна |
+ |
||
Лампа дополнительного освещения |
+ |
||
Размер упаковки |
2500х2300х1630 мм |
||
Размер упаковки стола подачи |
упакован вместе со станком |
||
Общие габариты станка установленного в рабочее положение |
6470x2260x1450 мм |
||
Отдельный размер стола подачи |
3000х460х850 мм |
||
Масса нетто/брутто |
1250/1430 кг. |
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления

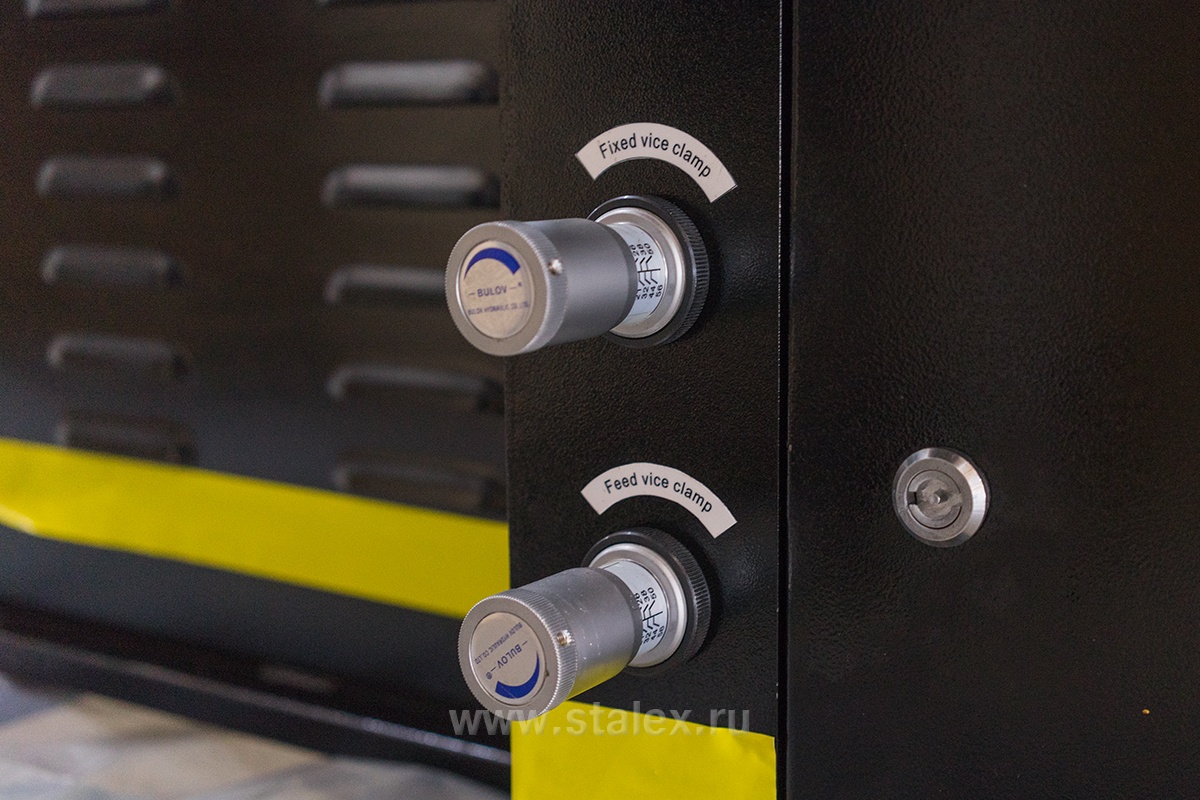

- Гидравлические зажимные тиски
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) 1 шт.
- Трехметровая принимающая платформа (рольганг) 1 шт.
- Механическое ограждение (эффективная защита оператора)
Вес | 1430 kg |
---|---|
Габариты | 300 × 46 × 85 cm |
Бренд | |
Мощность, кВт | 2.2 |
Резка под углом, º | 60º |
MAX. Ø резки под 90º, мм | 330 |
Скорость резания, м/мин | 15-90 |
Max. разм. резки □ под 90º, мм | 460х250 |
