Пресс гидравлический Stalex WE67K-200/3200 DA66T
- Привод – электромеханический
- Рабочий ход – 200 мм
- Усилие – 200 т
Цена по запросу
Листогибочный пресс Stalex WE67K-200/3200 DA66T известен своей точностью и надежностью: сегодня эти характеристики соединяются в высокие технологические параметры, такие как визуализация процесса гибки через программное обеспечение, системы измерения толщины и автоматизации на основе подбора необходимой системы ЧПУ.
Пресс Stalex сочетает в себе точность, скорость, гибкость, прочность, надежность и передовые технологии гибки с максимальной производительностью в качественном соотношении цены и возможностей промышленного станка.
Гидравлический листогибочный пресс Stalex WE67K-200/3200 DA66T состоит из следующих элементов:
• гидравлических цилиндров, которые крепятся к боковым стойкам (оси Y1 Y2);
• нижней балки со столом и системой крепления матриц;

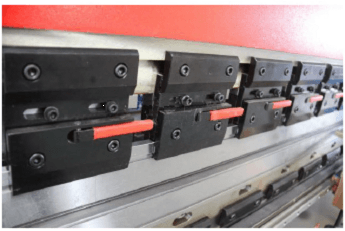

• верхней балки с системой крепления пуансонов, прикрепленных к штокам гидроцилиндров;
• системы задних упоров, обеспечивающих базирование заготовки и установленных с задней стороны нижней балки
Штоки гидроцилиндров сообщают движение верхней балке в вертикальном направлении по осям Y1 Y2, от перемещения штоков левого и правого гидравлического цилиндров зависит качество перемещения верхней балки. Точность позиционирования по осям Y – наиболее важный параметр, поскольку от него формируется угол гиба.
Ось Y1 Y2 отвечает за параллельность движения траверсы (пуансона) синхронизируя работу 2ух гидроцилиндров (путём пропорционального управления клапанами).
Ось Х – фронтальное перемещение заднего упора (вперёд-назад), движение задаётся через ввод параметров с контроллера ЧПУ (Ось Х1 и Х2 – перемещение заднего упора не синхронно, один упор относительно другого, в зависимости от комплектации функций и решений заказчика).
Ось R – вертикальное перемещение заднего упора, при помощи высокоскоростного двигателя (Ось R1 и R2 – перемещение заднего упора не синхронно, один упор относительно другого, в зависимости от комплектации функций и решений заказчика).
Ось Z – перемещение задних упоров, друг к другу (сближение), для специфических изделий.
Задние упоры могут перемещаться по трём осям X, R, Z – глубина (вперёд-назад), высота относительно линии гиба (вверх-вниз), сближение вдоль линии гиба.
Ось V – определяет величину компенсации прогиба, т.е. обеспечивает постоянный угол гиба выравнивания-компенсируя прогибы верхней и нижней балок. (Постоянный угол гиба формируется и зависит от точности позиционирования оси Y (Y1, Y2). В свою очередь точность позиционирования по оси Y зависит от работы гидравлических цилиндров с обоих сторон).
Контроллер DA66S
– 2D графическое программирование при помощи сенсорного экрана
– 3D визуализация в моделировании и отображение в реальном времени
– 17″ экран с высоким разрешением цвета TFT (1280х1024 пикселей, 16-битный цвет)
– Полный набор приложений Windows
– Delem Modusys сочетает модули масштабированности и адаптивности
– USB, интерфейс периферийных устройств
– Используется специальное приложение поддержки пользователей с контролем многозадачной среды
– Детектор гиба и интерфейс коррекции
– Объём памяти 1Гб
– Память библиотеки инструмента/материала/изделий 256Mb
– Полный набор приложений Windows, Встроенная OEM-панель
– 2-я HSB Modusys шина
– 3D – ускорители графики
– Аварийный выключатель
– Подключение исполнительных механизмов через сервоприводы
STALEX WE67K-200/3200 DA66T | |||
Усилие гибки | 200 т | ||
Рабочая длина | 3200 мм | ||
Рабочая высота | 800 мм | ||
Расстояние между колоннами | 2700 мм | ||
Глубина зева | 400 мм | ||
Ход | 200 мм | ||
Макс. расстояние между столом и траверсой | 450 мм | ||
Мощность двигателя | 15 кВт | ||
Масса | 14 т | ||
Габариты (ДхШхВ) | 3500х1680х2700 мм | ||
Главный двигатель | Siemens | Германия | |

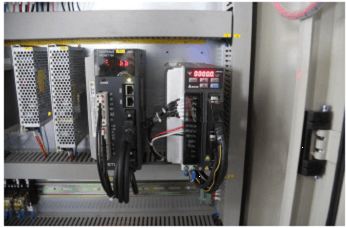

Серводвигатель заднего упора | ESTUN | Nanjing Китай | |
Серводвигатель хода траверсы | ESTUN | Nanjing Китай | |
Электрические компоненты | Schneider | Франция | |
Уплотнительные кольца | Nok | Япония | |
Гидрораспределитель | Rexroth | Германия | |
Контроллер | DELEM DA66Т | Голландия | |
Матрица/Пуансон | Guoling | Maanshan Китай | |
Разъёмы и переходники высокого давления | EMB | Германия | |

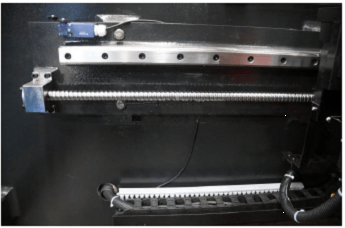

ШВП (шарико-винтовая пара) | Hiwin | Тайвань | |
Гидравлические цилиндры | Yuhua | Maanshan Китай | |
Оптическая линейка |
Heidenhain/Fago |
Германия/Испания | |
Насос | Rexroth | Германия | |
Многоосевые задние упоры | Hiwin | Тайвань | |
Направляющая верхней балки (траверсы) | Hiwin | Тайвань | |
Ножная педаль | Karcon | Южная Корея | |
Контроллер с подвижным табло | ДА | ||
Передние и задние ограждения защиты | ДА | ||
Задние упоры с шарико-винтовой парой | ДА | ||
Задние упоры | 500 мм | ||
Кнопка аварийного отключения | ДА |
Ось Y Рабочая скорость | Холостой ход вниз | 110 мм/с |
Рабочая скорость | 10 мм/с | |
Скорость возврата | 100 мм/с | |
Ось Y Точность позиционирования | ±0.01 мм | |
Главный двигатель | Мощность | 15 кВт |
Бренд | Siemens (Германия) | |
Скорость | 1446 об/мин | |
Точность работы | Прямолинейность | 0.3 мм/м |
Угол | ±30' | |
Ось Х Задний упор | Ход | 500 мм |
Макс. скорость | 200 мм/с | |
Ось Х Точность позиционирования | ±0.02 мм | |
Ось R Задний упор | Ход | 200 мм |
Макс. скорость | 180 мм/с | |
Ось R Точность позиционирования | ±0.5 мм |
Вес | 14000 kg |
---|---|
Габариты | 350 × 168 × 270 cm |
Бренд | |
Привод | Электромеханический |
Рабочий ход, мм | 200 |
Усилие, Т | 200 |
